¡Hola, compañeros de plomería, sistemas de fluidos o automatización! Si está aquí, es probable que tenga una válvula de retención mini macho a macho de latón dando vueltas en su proyecto; tal vez esté actuando de manera delicada, no se abra cuando debería o tenga una fuga un poco cuando se supone que debe permanecer cerrada. ¡He estado allí, he hecho eso! Como proveedor que ha trabajado con estos pequeños caballos de batalla durante años, he respondido toneladas de preguntas sobre cómo ajustar sus características de apertura y cierre sin tener que tirar toda la válvula y empezar de nuevo. Analicemos esto como si estuviéramos charlando en una mesa de trabajo, sin sobrecarga de jerga sofisticada.
Primero, una rápida comprobación de la realidad: estos mini controles de hombre a hombre no son iguales para todos. Todo su trabajo es mantener el fluido fluyendo en una dirección, ¿verdad? Si no funciona, probablemente se deba a que la presión de apertura (que es la fuerza mínima necesaria para abrir el cheque) o la velocidad de cierre no se ajusta a las necesidades de su sistema. Por ejemplo, si los usa en una bomba de agua pequeña, una presión de apertura demasiado alta hará que la bomba trabaje más, mientras que un cierre demasiado lento podría causar un pequeño golpe de ariete, lo cual es molesto y, con el tiempo, esa vibración puede dañar las líneas.

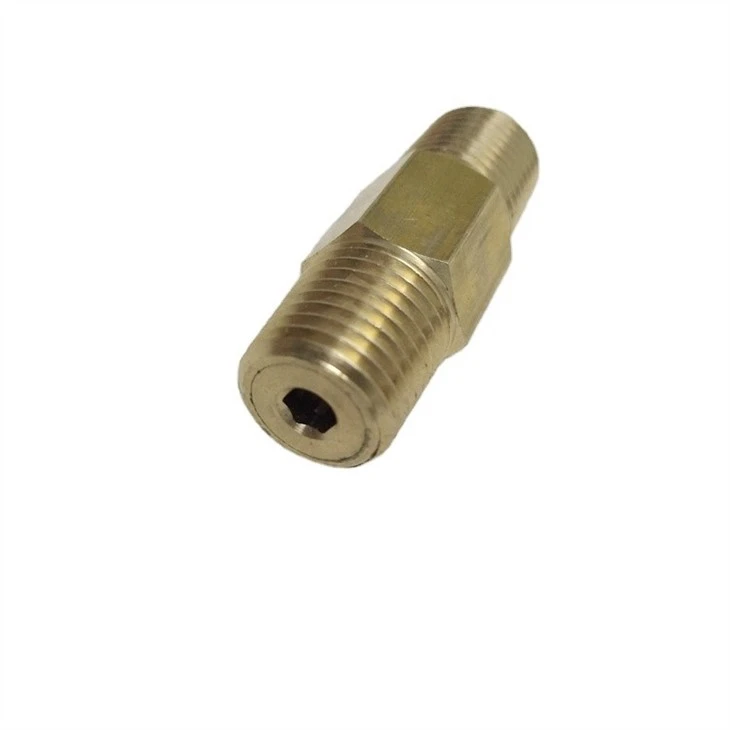

Espere, antes de sumergirnos en los ajustes, asegurémonos de que estamos hablando de la válvula correcta. La válvula de retención mini macho a macho de latón que suministramos está diseñada para aplicaciones compactas de bajo flujo: piense en sistemas auxiliares automotrices, plomería de electrodomésticos pequeños o mini líneas de fluidos industriales. Si su proyecto necesita algo un poco más robusto, como una configuración de flujo más alto, es posible que desee revisar nuestra válvula de retención Brass Jic Flare para un mejor manejo de la presión, pero hoy nos quedamos con la mini macho a macho, ya que eso es lo que la mayoría de la gente pregunta sobre el ajuste.
Primer paso: diagnosticar lo que realmente está mal. No puedes arreglarlo si no sabes qué está roto. Digamos que notas que cuando haces un ciclo en tu sistema, la válvula no se abre completamente incluso cuando el flujo aumenta; probablemente eso sea una presión de apertura demasiado alta. O si se cierra de golpe cada vez que disminuye el flujo, la velocidad de cierre es demasiado rápida. Otro indicador: pequeñas fugas en la posición cerrada, lo que podría significar que el obturador no está sellando correctamente cuando se supone que debe cerrarse. Tome un manómetro (muy práctico, no demasiado caro) y realice una prueba rápida: aumente lentamente el flujo hasta que se abra la válvula, tenga en cuenta esa presión: esa es su presión de apertura (el término de la industria para la fuerza de apertura mínima). Para la mayoría de las mini comprobaciones, eso es entre 0,5 y 2 PSI, pero se puede ajustar. Si es mucho más alto o más bajo, esa es tu señal de que algo necesita ajustes.
Ahora, lo bueno: los ajustes reales. La mayoría de las válvulas de retención mini macho a macho de latón tienen un ajustador oculto detrás de la tapa del extremo (el pequeño tapón de metal circular en un lado; use un pequeño destornillador de punta plana o una púa para sacarlo, tenga cuidado de no rayar el cuerpo de la válvula). En el interior, hay un pequeño resorte que es el actor principal: controla tanto la presión de apertura como la velocidad de cierre. Esa es la clave para modificar las características.
Comencemos ajustando la presión de apertura (presión de apertura). Para reducir la presión (para que la válvula se abra más fácilmente), debes debilitar un poco el resorte. ¿Cómo? Puedes estirar suavemente el resorte; espera, no, espera, no lo separes demasiado, eso lo romperá. En cambio, si el resorte está bien enrollado, use un par de pinzas pequeñas para doblar suavemente el extremo del resorte hacia afuera del centro. Eso reduce su tensión, por lo que se necesita menos fuerza del fluido para comprimirlo y abrir el asiento. Si necesita aumentar la presión (la válvula es demasiado fácil de abrir, lo que puede provocar un reflujo cuando no debería), doble suavemente el extremo del resorte hacia el centro para aumentar la tensión. Pruébelo después de cada pequeño ajuste; mueva el resorte solo un milímetro a la vez. He visto a muchachos doblar la mitad del resorte y terminar con una válvula que no se abre en absoluto, así que la paciencia es la clave aquí.
A continuación, ajustando la velocidad de cierre. Eso es aparte, ¿verdad? Bueno, principalmente: la velocidad de cierre está ligada al recorrido del obturador y a la tensión del resorte, pero también a veces a un pequeño orificio en el obturador. Espere, sí, muchos mini checks tienen un pequeño orificio en el asiento que controla la cantidad de líquido que puede evitarlo cuando el flujo disminuye, lo que ralentiza el cierre. Si su válvula se cierra de golpe (golpe de ariete central), puede agrandar ligeramente ese orificio con un alfiler (tenga mucho cuidado, no lo haga demasiado grande o provocará un reflujo) o ajustar el resorte para que quede un poco menos apretado. El golpe ocurre cuando el resorte cierra el asiento rápidamente, por lo que un resorte más débil permitirá que se asiente más lentamente. Por otro lado, si la válvula permanece abierta cuando debería cerrarse, es un resorte débil; reemplácelo (vendemos resortes de repuesto para estas válvulas, solo pregunte) o aumente un poco la tensión.
Espere, espere, no se salte la verificación del sello. Las características de apertura y cierre no provienen sólo del resorte. Si el sello de goma o acero inoxidable del obturador está lleno de residuos o rayado, no se asentará correctamente, por lo que tendrás fugas incluso si el ajuste es perfecto. Antes de modificar cualquier cosa, saque el obturador (se desliza hacia afuera una vez que abre la tapa del extremo) y límpielo con alcohol isopropílico y un cepillo suave. Si el sello está dañado, es posible que necesite un nuevo asiento, no solo un ajuste. Vendemos piezas de repuesto para la válvula de retención mini macho a macho de latón, por lo que no tiene que tirar toda la unidad: inteligente, ¿verdad? Sabemos que la gente no quiere desperdiciar piezas, especialmente en proyectos pequeños.
Otro error común que comete la gente: ajustar la válvula mientras está instalada en el sistema. ¡Sácalo primero! Obtendrá lecturas mucho más precisas, sin picos de presión que arruinen su prueba. Una vez que lo ajuste, pruébelo en una configuración de baja presión, como un balde con una bomba pequeña, antes de volver a colocarlo. Si todavía tiene problemas después de ajustar el resorte y limpiar el sello, tal vez esta válvula simplemente no sea adecuada para su aplicación. Si necesita una variante macho a hembra para diferentes tamaños de conexión, nuestra válvula de retención de resorte macho x hembra de latón podría adaptarse mejor a sus necesidades de caudal y presión; tenemos diferentes tensiones de resorte preestablecidas para usos industriales y residenciales comunes.
Espera, hablemos de límites. No puedes ajustar estos mini controles para siempre. El resorte tiene un rango: la mayoría de nuestras válvulas de retención mini macho a macho de latón están calibradas para una presión de apertura de 0,5 a 3 PSI, así que no intente abrirlas a 0,1 PSI, ya que provocará fugas de reflujo. Lo mismo ocurre con la velocidad de cierre: no la reduzca tanto como para que permanezca abierta y provoque un flujo inverso. Si está trabajando con presiones más altas, digamos más de 10 PSI, tal vez consulte nuestra válvula de retención antirretorno unidireccional de latón, que está diseñada para sistemas de presión más alta y tiene resortes más robustos que pueden manejar ajustes más grandes sin fallar.
Ah, y un rápido consejo profesional: ¡etiqueta tus ajustes! Si está trabajando en un proyecto con varias válvulas, anote lo que cambió en cada una (dirección de curvatura del resorte, tamaño del orificio) para no tener que volver a hacerlo si algo sale mal. Un tipo volvió a consultarme el mes pasado y me dijo que había estropeado tres válvulas porque no podía recordar qué ajuste hizo en cada una, así que no seas ese tipo.
Recapitulemos para asegurarnos de que esto funcione: 1) Diagnosticar el problema (¿demasiada presión de apertura? ¿Se cierra de golpe? ¿Fugas?); 2) Retire la válvula del sistema, abra la tapa del extremo e inspeccione primero el resorte y el sello del asiento; 3) Ajuste la tensión del resorte (doble el extremo hacia el centro para obtener una presión más alta, hacia afuera para una presión más baja) poco a poco, probándolo después de cada cambio; 4) Ajuste la velocidad de cierre ya sea ajustando el resorte o el orificio del obturador si es necesario; 5) No exagere con los ajustes: conozca los límites de su válvula.
Espere, solo para aclarar: esto es para la válvula de retención mini macho a macho de latón estándar que suministramos, pero si tiene una válvula de retención diferente, el proceso puede variar. Por ejemplo, nuestra válvula de retención hembra de latón tiene un ensamblaje ligeramente diferente, por lo que deberá acceder al ajustador desde el extremo hembra en lugar del macho. Pero la mayor parte de la lógica de ajuste (tensión del resorte) es similar en toda nuestra línea de mini verificación.
Al final del día, ajustar estas válvulas es bastante sencillo una vez que lo dominas, pero si estás nervioso por estropearlo, no dudes en comunicarte con nosotros. Hemos ayudado a cientos de aficionados al bricolaje y propietarios de pequeñas empresas a modificar sus válvulas de retención para adaptarlas a las necesidades exactas de su sistema. Ya sea que necesite piezas de repuesto, desee comparar diferentes tipos de válvulas o simplemente tenga una pregunta sobre su aplicación específica, estamos aquí para ayudarlo. No hay argumentos de venta, solo consejos reales de personas que trabajan con estas válvulas todos los días.
Entonces, la próxima vez que su válvula de retención mini macho a macho de latón funcione mal, pruebe estos pasos. Sólo recuerda: pequeños ajustes, pequeñas pruebas y paciencia son de gran ayuda. No necesita herramientas sofisticadas ni un título en dinámica de fluidos; solo un poco de atención a los detalles y su válvula funcionará como nueva en poco tiempo. Si necesita recoger repuestos, explore nuestra selección en [texto del enlace: Mini válvula de retención macho a macho de latón] para encontrar exactamente con qué está trabajando. Y si desea ver otras opciones de válvulas de retención para diferentes proyectos, también tenemos disponibles la válvula de retención Jic Flare de latón, la válvula de retención con resorte macho x hembra de latón, la válvula de retención unidireccional sin retorno de latón y la válvula de retención hembra de latón.
Si tiene preguntas más específicas sobre cómo ajustar su válvula de retención o desea pedir piezas o válvulas para su proyecto, no dude en ponerse en contacto. Estaremos encantados de ayudarle a encontrar la solución adecuada para sus necesidades.
Referencias:
- Ingeniería de Control de Fluidos, “Diseño y Ajuste de Válvulas Check para Sistemas Compactos”, 2022.
- ASME B31.9, "Código de tuberías de servicios de construcción: requisitos de válvulas de retención", 2021.
- Guía técnica del fabricante: Mini válvulas de retención de latón, válvulas AB, 2023.
